Tutorial Nutzentemplates 2-Bruch Fensterfalz

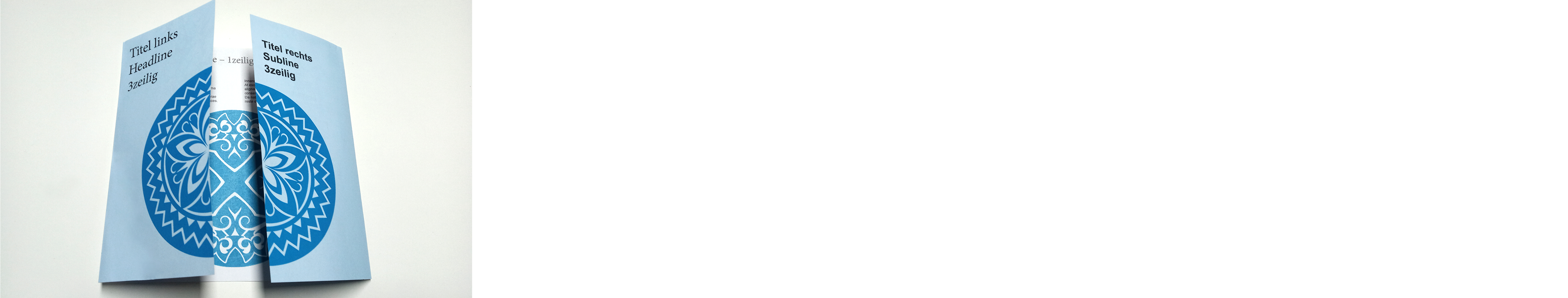

Dieses Tutorial beschreibt als Beispiel die Erstellung eines Nutzentemplates für einen 2-Bruch Fensterfalz Flyer (210x210 mm geschlossen, 6 Seiten).

Als Beispiel-Dateien stehen hier die InDesign-Dokumente des Flyer-Templates sowie das zugehörige Nutzentemplate zur Verfügung:

PF_Template_Flyer_Fensterfalz_Vorlage.zip PF_Template_Nutzen_Fensterfalz.zip

Das Flyer-Template ist, um die Bearbeitung im Editor später zu vereinfachen, mit 5 Seiten angelegt (Titelklappseiten als Doppelseite, linke Klappseite innen, Innenseite, rechte Klappseite innen, Rückseite).

Edit-Template im printformer einrichten

Zunächst wird das Template mit den einzelnen Seiten PF_Template_Flyer_Fensterfalz_Vorlage.zip (das später vom User im printformer Editor bearbeitet werden soll) ins System geladen.

Anleitung Nutzentemplate

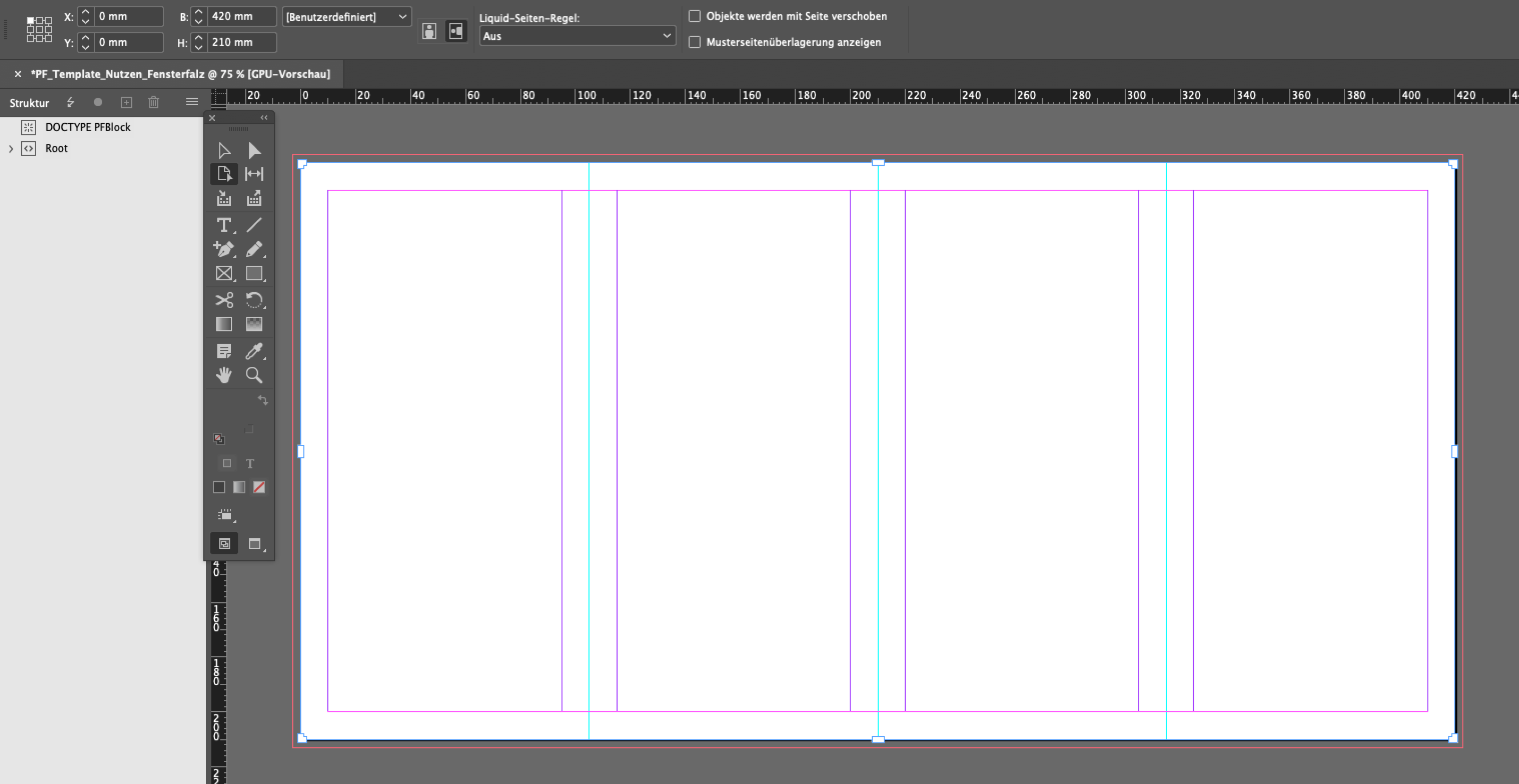

1. Für das Nutzentemplate legt man im InDesign eine Druckform mit dem offenen Format des Flyers: 420x210 mm + Beschnitt: 3 mm je Seite an. (Zusätzlich können Spalten- und Hilfslinien angelegt werden um die Positionierung der Seiten-Platzhalter zu vereinfachen.)

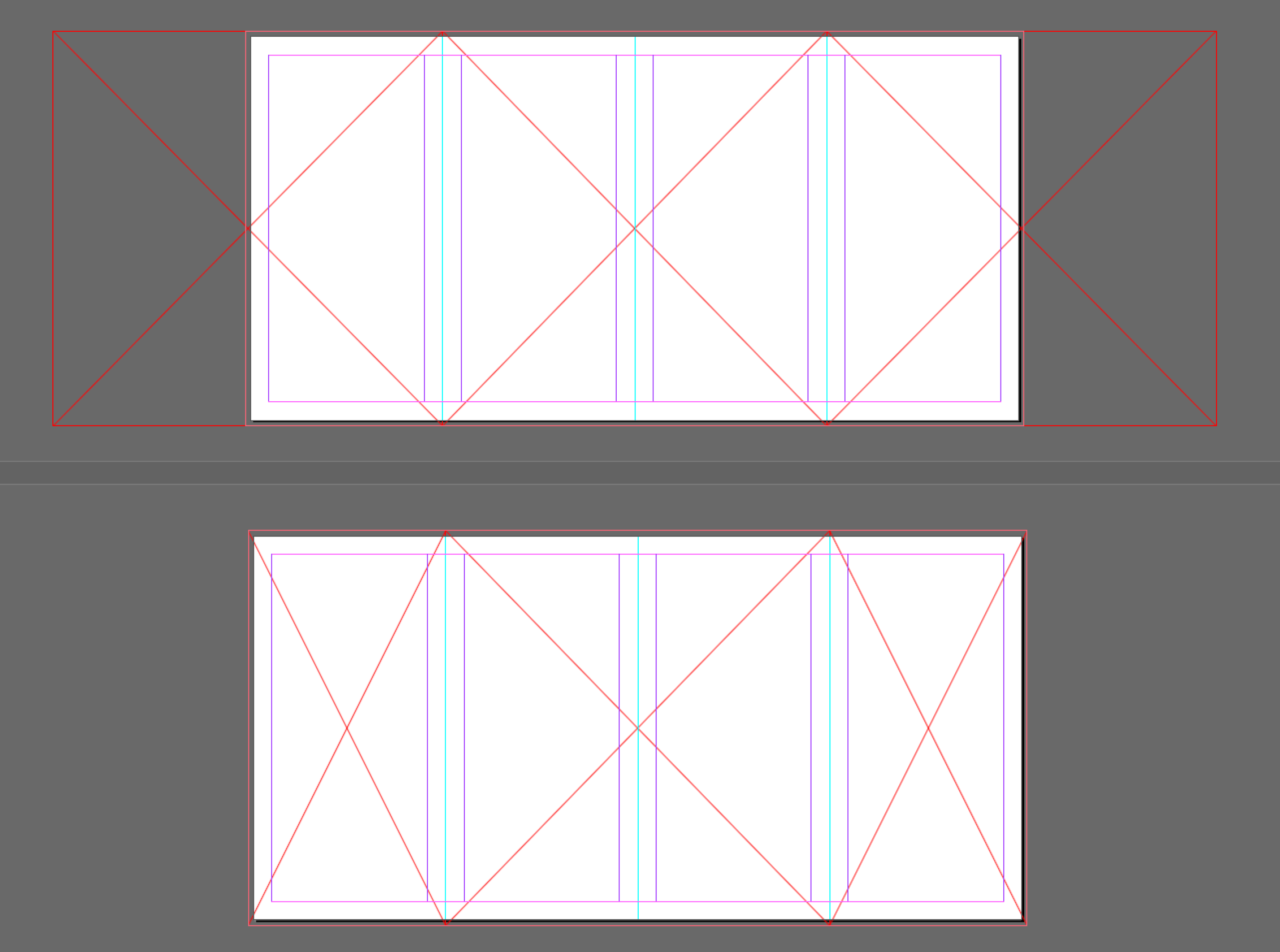

2. Auf der ersten Seite des Dokuments (äußerer Druckbogen) werden 3 Grafikrahmen als Platzhalter für die einzufügenden Seiten aufgezogen. Da die beiden Titel-Klappseiten als Doppelseite im Flyer-Template angelegt sind wird diese Seite später zweimal in das Nutzentemplate platziert.
   Nun wird für den inneren Druckbogen eine zweite Seite angelegt mit drei 3 Grafikrahmen als Platzhalter für die inneren Seiten.

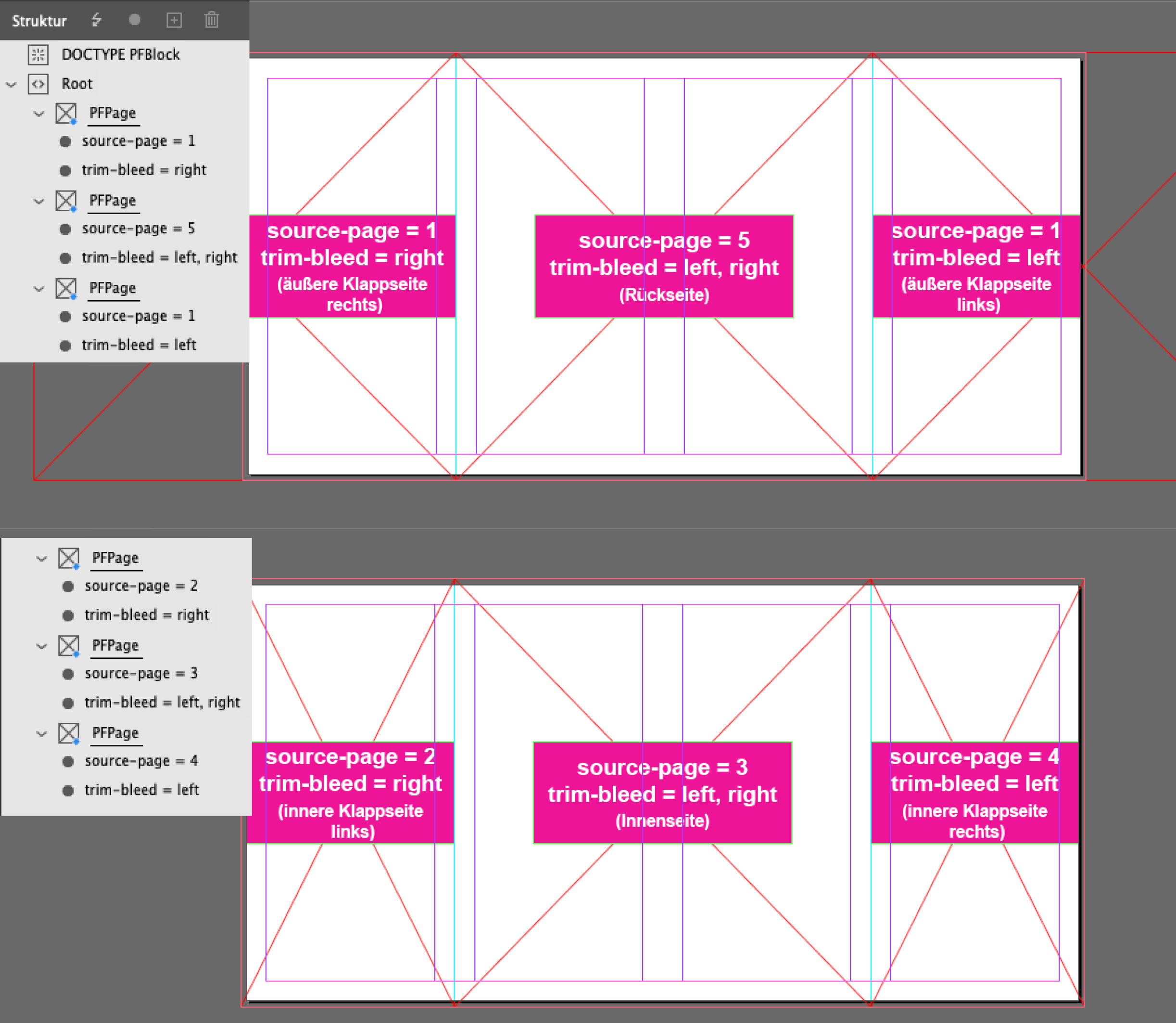

3. Die Grafikrahmen werden nun mit dem Tag PFPage ausgewiesen (Rechtsklick > Tag für Rahmen > PFPage). Über das Attribut source-page wird danach jedem Rahmen die gewünschte Seite zugewiesen. (Rechtsklick auf Tag > Neues Attribut… > Name: source-page > Wert: "Seitenzahl")
   Nun muss noch eingestellt werden, dass an den Seiten die in der Druckform nebeneinander liegen kein Beschnitt verwendet wird. Dies geschieht über das Attribut trim-bleed (Rechtsklick auf Tag > Neues Attribut… > Name: trim-bleed > Wert: "left, right" je nachdem an welcher Seite der Beschnitt entfernt werden soll)



4. Flyer-Template und Nutzentemplate werden im printformer eingerichtet (s. PF Templates einrichten, Nutzentemplate einrichten).

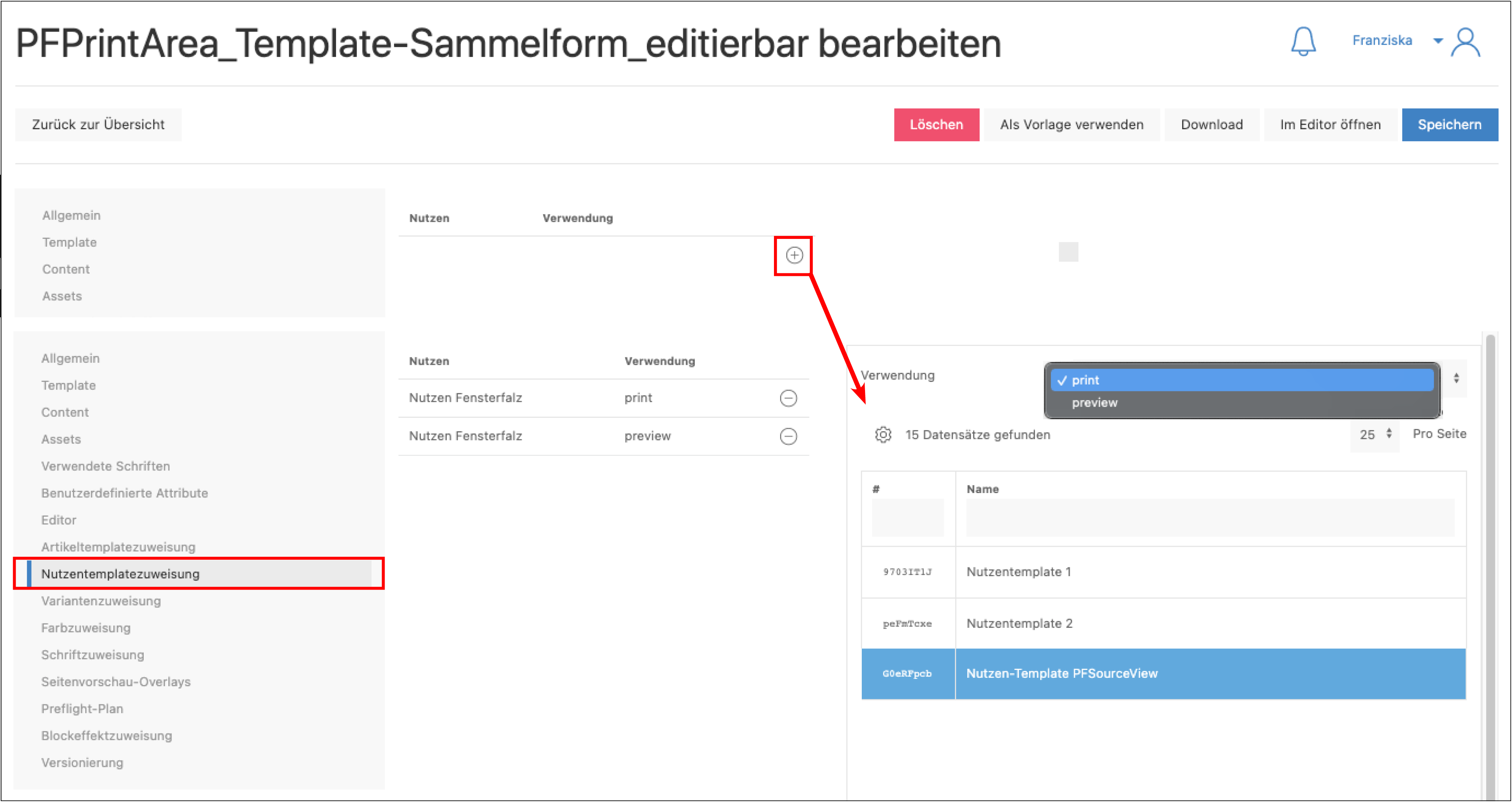

5. Anschließend muss dem Flyer-Template das Nutzentemplate zugewiesen werden. (Über das Plus-Symbol erscheint eine Liste aller verfügbaren Nutzentemplates, die durch Klicken ausgewählt werden können.) Über Verwendung kann ausgewählt werden auf welche PDF (Vorschau oder Druck) das Nutzentemplate angewendet werden soll. Soll es auf mehrere angewendet werden kann das gleiche Nutzentemplate über das Plus-Symbol erneut mit einer anderen Verwendung ausgewählt werden.

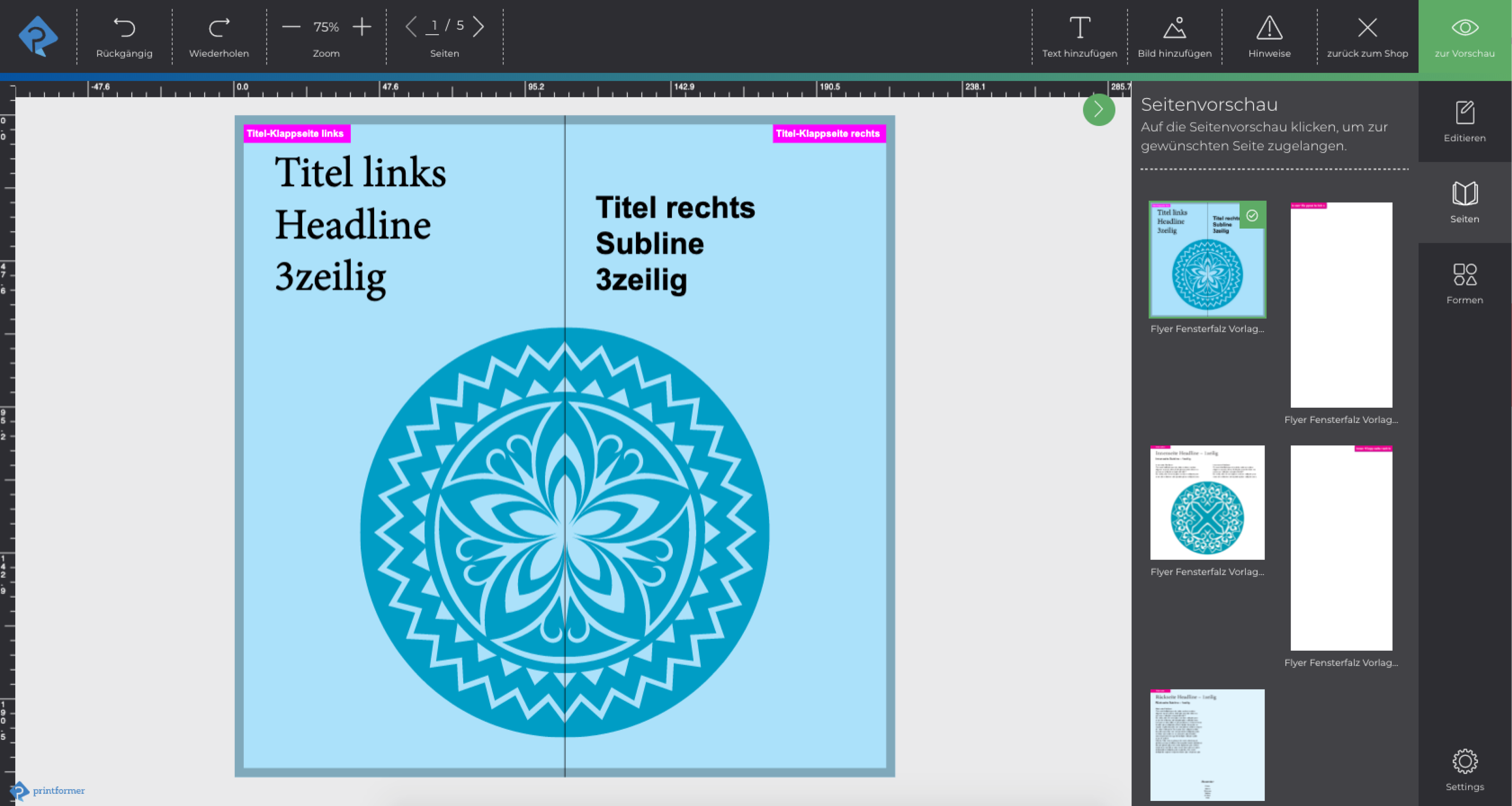

6. Nachdem das Template gespeichert wurde kann man es wie gewohnt im Editor öffnen und die einzelnen Seiten bearbeiten. Auf den ausgewählten PDFs werden dann die Seiten, wie im Nutzentemplate vorgegeben, auf eine Druckform platziert.





Screenvideo

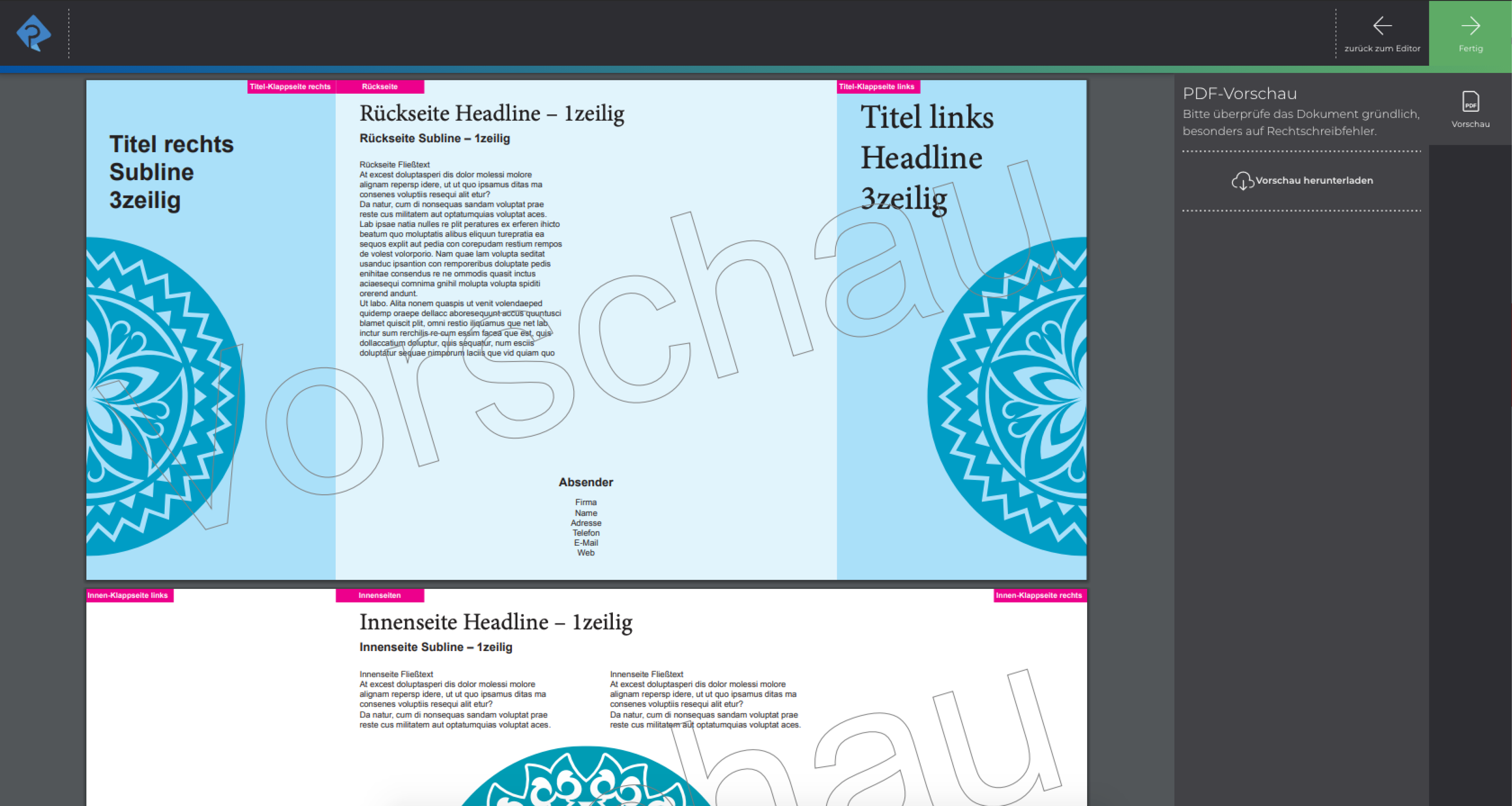

Bearbeitung der einzelnen Seiten des Templates im printformer Editor und die Vorschau der automatisch generierten Sammelform:
