Barcodes
Mit dem Tag PFBarcode können unterschiedliche Codes (bspw. QR-, EAN13- oder Code128) direkt im printformer Editor generiert werden.
Der als Code zu generierende Text kann bereits im InDesign-Template oder auch später direkt im Editor eingefügt werden. Ein PFBarcode-Block kann mittels eines Grafik- oder Textrahmen erstellt werden, bei Verwendung eines Textrahmens kann wie bei regulären Textblöcken auf Placeholder zurückgegriffen werden. (Auch die automatische Erstellung einer QR vCardmittels Placeholdern im Template ist möglich.)
Erstellung eines PFBarcode-Block mittels Textrahmen
Ziehen Sie in Ihrem Dokument (Ebene PFUserContent, nicht druckend) einen Textrahmen auf und befüllen Sie diesen mit dem Inhalt des Codes (in diesem Fall kann auf Step 3 und 5 verzichtet werden) oder mit einem Platzhalter-Text (je nach Code: Text oder Ziffern).
Mit Rechtsklick (> Tag für Rahmen) oder über das Menüfenster Tags weisen Sie dem Rahmen den Tag »PFBarcode« zu.
Anschließend markieren Sie den Text und wählen mittels Rechtsklick (> Tag für Text) »PFPlaceholder« aus.
Um den Codetyp zu bestimmen wird in der Struktur dem Tag »PFBarcode« ein entsprechendes Attribut hinzugefügt (> Rechtsklick > Neues Attribut), als Name verwenden Sie type und beim Wert geben Sie den Codetypen ein: qr, ean13, code128, weitere s. Tabelle Barcode-Types
Bei Bedarf können weitere Attribute mit Bearbeitungseinschränkungen hinzugefügt werden.Damit der Inhalt des Codes im printformer Editor eingegeben werden kann benötigt der Tag »PFPlaceholder« ein zusätzliches Attribut: Name = data-keys, der Wert ist frei wählbar oder ein Verweis zu einer vorhanden Datenquelle.
Wird der Placeholder im Textrahmen mit dem Attribut use-standard-text-if-empty = true ausgezeichnet, wird bereits beim Öffnen des Templates ein QR-Code generiert.
(Rechtsklick auf Placeholder > Neues Attribut… > Name: use-standard-text-if-empty, Wert: true hinzugefügt)
Erstellung eines PFBarcode-Block mittels Grafikrahmen
Wird ein Grafikrahmen als Platzhalter für einen Barcode eingesetzt ist dieser im Editor nicht sichtbar bis er dort über den Formular-Editor mit Inhalt befüllt wurde.
Ziehen Sie in Ihrem Dokument (Ebene PFUserContent, nicht druckend) einen Grafikrahmen mit dem Rechteck-Rahmen-Werkzeug auf.
Mit Rechtsklick (> Tag für Rahmen) oder über das Menüfenster Tags weisen Sie dem Rahmen den Tag »PFBarcode« zu.
In der Struktur fügen Sie dem Tag »PFBarcode« ein Attribut hinzu (> Rechtsklick > Neues Attribut), als Name verwenden Sie type und beim Wert geben Sie den Codetypen ein: qr, ean13 oder code128, weitere s. Tabelle Barcode-Types
Bei Bedarf können weitere Attribute mit Bearbeitungseinschränkungen hinzugefügt werden.Damit der Inhalt des Codes im printformer Editor eingefügt werden kann benötigt der Tag ein zusätzliches Attribut: Name = data-keys, der Wert ist frei wählbar oder ein Verweis zu einer vorhanden Datenquelle.
Bei Verwendung von Grafikrahmen wird der QR-Code erst nach Eingabe eines Werts im Formulareditor generiert. (Der Block ist also im Editor vorerst nicht sichtbar.)

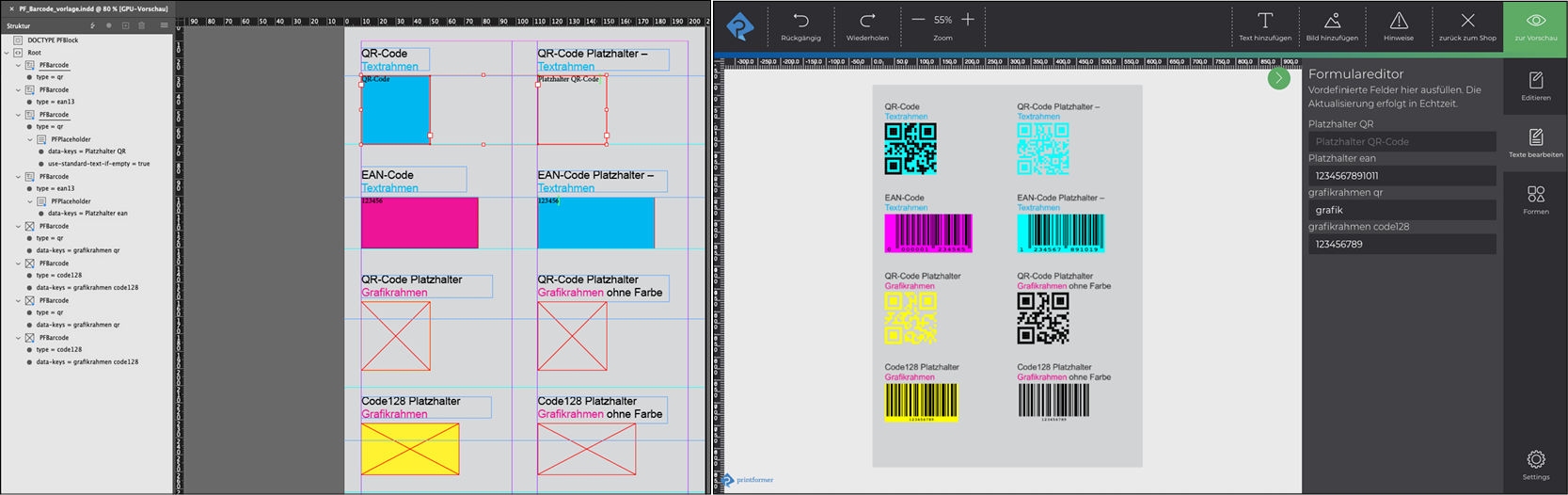

Beispiele:
Farben
Die Farben des Codes können im InDesign durch die Flächen- und Kontur-Farbe definiert werden:
Fläche = Hintergrundfarbe,
Kontur = Vordergrundfarbe.
Um die Farben später im Editor ändern zu können müssen in InDesign die Flächen- und/oder Konturfarbe definiert sein, außerdem muss dem Template im printformer ein Farbset zugewiesen werden.
Wird dem Platzhalter-Rahmen InDesign keine Farbe zugewiesen ist der generierte Code im Editor schwarz und ohne Hintergrundfarbe (kann später im Editor auch nicht mehr verändert werden).
Upload und Einstellungen im printformer

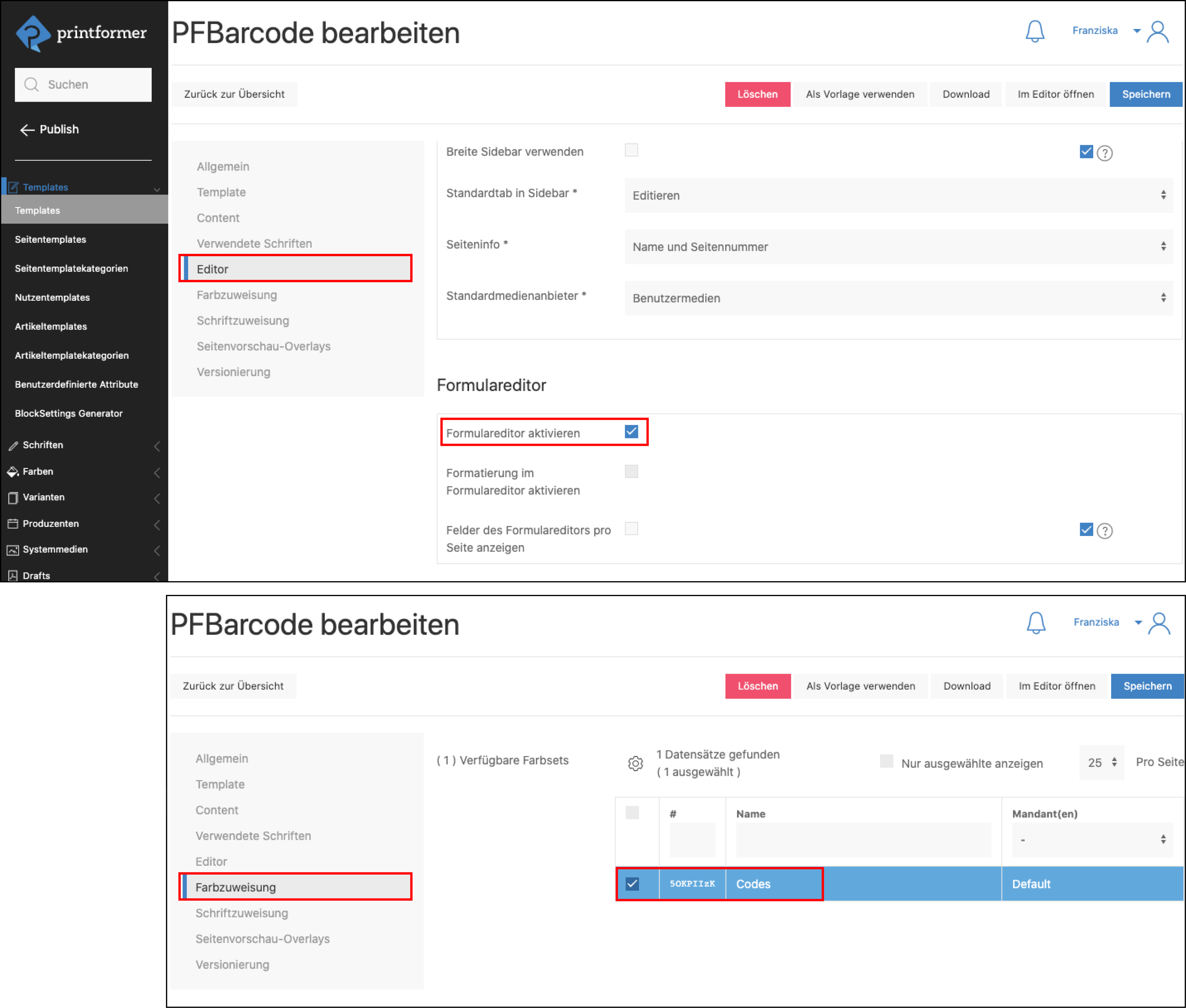

Nach dem Upload des Templates im printformer muss im Menü Editor der Formulareditor aktiviert werden.
Um Farben der Codes im Editor anpassen zu können wird unter Farbzuweisung ein Farbset ausgewählt.
Preview-PDF/Druckdaten
Erst beim Erstellen der Preview-/Druck-PDF werden die Regeln (Vorgaben zu Größenverhältnissen/Abständen) von Ean und Code128 angewandt (ggf. weicht daher die Darstellung zum Editor ab). Alle Codes sind als Vektoren eingebettet und wenn vorhanden als Text. Die Farbwerte (Fläche und Kontur) werden exakt aus der IDML-Datei oder dem Editor übernommen. (Schwarz als Default wird mit dem CMYK-Wert 0/0/0/100 ausgegeben.)
Screenvideos und Beispiel-Datei
Template im InDesign einrichten
Upload und Einstellungen im printformer
Beispiel-Datei
PF_Barcode_Template_vorlage.zip
Attribute | ||
|
Die unter den Name aufgelisteten Werte sind eigenständige Attribute am Tag PFBarcode und werden jeweils als Name eingegeben, die dafür möglichen Werte sind in der zweiten Spalte aufgelistet. Fall die Zelle leer ist, ist der Wert frei wählbar. | ||
|---|---|---|
Name | Werte (Einschränkungen) | Verwendung |
type* | s. Tabelle Barcode-Types | Typ des Barcodes |
data-keys | Ein oder mehrere DataKeys (kommasepariert), anhand derer in den aktuellen Datenquellen nach Inhalten für den Block gesucht wird, bzw. über die (per Formulareditor) Inhalte eingegeben werden können. | |
margin | Ganzzahl | Abstand zum Blockrahmen in pt |
inkSpread | Zahl (Dezimalschreibweise mit Punkt) | Bestimmt die Breite und Intensität der einzelnen Modulabstände innerhalb des Blocks |
segments | Ganzzahl | Bestimmt die maximale Anzahl der Segmente pro Zeile, der Standardwert ist 4 |
dotty | true/false | Bei Matrix-Barcodes sollten die Module als Punkte und nicht als Quadrate dargestellt werden. Der Punktradius kann mit der Option inkSpread eingestellt werden. |
Barcode-Types
BWIPP Encoder | Barcode Description |
|---|---|
auspost | AusPost 4 State Customer Code |
azteccode | Aztec Code |
azteccodecompact | Compact Aztec Code |
aztecrune | Aztec Runes |
bc412 | BC412 |
channelcode | Channel Code |
codablockf | Codablock F |
code11 | Code 11 |
code128 | Code 128 |
code16k | Code 16K |
code2of5 | Code 25 |
code32 | Italian Pharmacode |
code39 | Code 39 |
code39ext | Code 39 Extended |
code49 | Code 49 |
code93 | Code 93 |
code93ext | Code 93 Extended |
codeone | Code One |
coop2of5 | COOP 2 of 5 |
daft | Custom 4 state symbology |
databarexpanded | GS1 DataBar Expanded |
databarexpandedcomposite | GS1 DataBar Expanded Composite |
databarexpandedstacked | GS1 DataBar Expanded Stacked |
databarexpandedstackedcomposite | GS1 DataBar Expanded Stacked Composite |
databarlimited | GS1 DataBar Limited |
databarlimitedcomposite | GS1 DataBar Limited Composite |
databaromni | GS1 DataBar Omnidirectional |
databaromnicomposite | GS1 DataBar Omnidirectional Composite |
databarstacked | GS1 DataBar Stacked |
databarstackedcomposite | GS1 DataBar Stacked Composite |
databarstackedomni | GS1 DataBar Stacked Omnidirectional |
databarstackedomnicomposite | GS1 DataBar Stacked Omnidirectional Composite |
databartruncated | GS1 DataBar Truncated |
databartruncatedcomposite | GS1 DataBar Truncated Composite |
datalogic2of5 | Datalogic 2 of 5 |
datamatrix | Data Matrix |
datamatrixrectangular | Data Matrix Rectangular |
datamatrixrectangularextension | Data Matrix Rectangular Extension |
dotcode | DotCode |
ean13 | EAN-13 |
ean13composite | EAN-13 Composite |
ean14 | GS1-14 |
ean2 | EAN-2 (2 digit addon) |
ean5 | EAN-5 (5 digit addon) |
ean8 | EAN-8 |
ean8composite | EAN-8 Composite |
flattermarken | Flattermarken |
gs1-128 | GS1-128 |
gs1-128composite | GS1-128 Composite |
gs1-cc | GS1 Composite 2D Component |
gs1datamatrix | GS1 Data Matrix |
gs1datamatrixrectangular | GS1 Data Matrix Rectangular |
gs1dldatamatrix | GS1 Digital Link Data Matrix |
gs1dlqrcode | GS1 Digital Link QR Code |
gs1dotcode | GS1 DotCode |
gs1northamericancoupon | GS1 North American Coupon |
gs1qrcode | GS1 QR Code |
hanxin | Han Xin Code |
hibcazteccode | HIBC Aztec Code |
hibccodablockf | HIBC Codablock F |
hibccode128 | HIBC Code 128 |
hibccode39 | HIBC Code 39 |
hibcdatamatrix | HIBC Data Matrix |
hibcdatamatrixrectangular | HIBC Data Matrix Rectangular |
hibcmicropdf417 | HIBC MicroPDF417 |
hibcpdf417 | HIBC PDF417 |
hibcqrcode | HIBC QR Code |
iata2of5 | IATA 2 of 5 |
identcode | Deutsche Post Identcode |
industrial2of5 | Industrial 2 of 5 |
interleaved2of5 | Interleaved 2 of 5 (ITF) |
isbn | ISBN |
ismn | ISMN |
issn | ISSN |
itf14 | ITF-14 |
japanpost | Japan Post 4 State Customer Code |
kix | Royal Dutch TPG Post KIX |
leitcode | Deutsche Post Leitcode |
mailmark | Royal Mail Mailmark |
mands | Marks & Spencer |
matrix2of5 | Matrix 2 of 5 |
maxicode | MaxiCode |
micropdf417 | MicroPDF417 |
microqrcode | Micro QR Code |
msi | MSI Modified Plessey |
onecode | USPS Intelligent Mail |
pdf417 | PDF417 |
pdf417compact | Compact PDF417 |
pharmacode | Pharmaceutical Binary Code |
pharmacode2 | Two-track Pharmacode |
planet | USPS PLANET |
plessey | Plessey UK |
posicode | PosiCode |
postnet | USPS POSTNET |
pzn | Pharmazentralnummer (PZN) |
qrcode | QR Code |
rationalizedCodabar | Codabar |
raw | Custom 1D symbology |
rectangularmicroqrcode | Rectangular Micro QR Code |
royalmail | Royal Mail 4 State Customer Code |
sscc18 | SSCC-18 |
swissqrcode | Swiss QR Code |
symbol | Miscellaneous symbols |
telepen | Telepen |
telepennumeric | Telepen Numeric |
ultracode | Ultracode |
upca | UPC-A |
upcacomposite | UPC-A Composite |
upce | UPC-E |
upcecomposite | UPC-E Composite |
